제가 직접 경험해본 바로는 파워인버터는 배터리나 태양광 패널의 직류(DC) 전기를 전자제품이 사용할 수 있는 교류(AC) 전기로 변환해주는 중요한 장치입니다. 일반적인 사용처로는 독립형 주택, 캠핑카, 보트가 있으며, 전력망이 중단된 상황에서도 유용하게 활용할 수 있습니다. 아래를 읽어보시면 직류를 교류로 변환하는 원리에 대한 자세한 설명과 함께, 이 과정에서 사용되는 다양한 기술적 요소를 이해하는 데 도움이 될 것입니다.
[한전 전기 요금 앱 다운로드 받기]
직류와 교류의 기본 개념 이해하기
파워인버터를 이해하려면 먼저 직류(DC)와 교류(AC)의 개념부터 살펴봐야 합니다.
1. 직류(DC) 전기란 무엇인가?

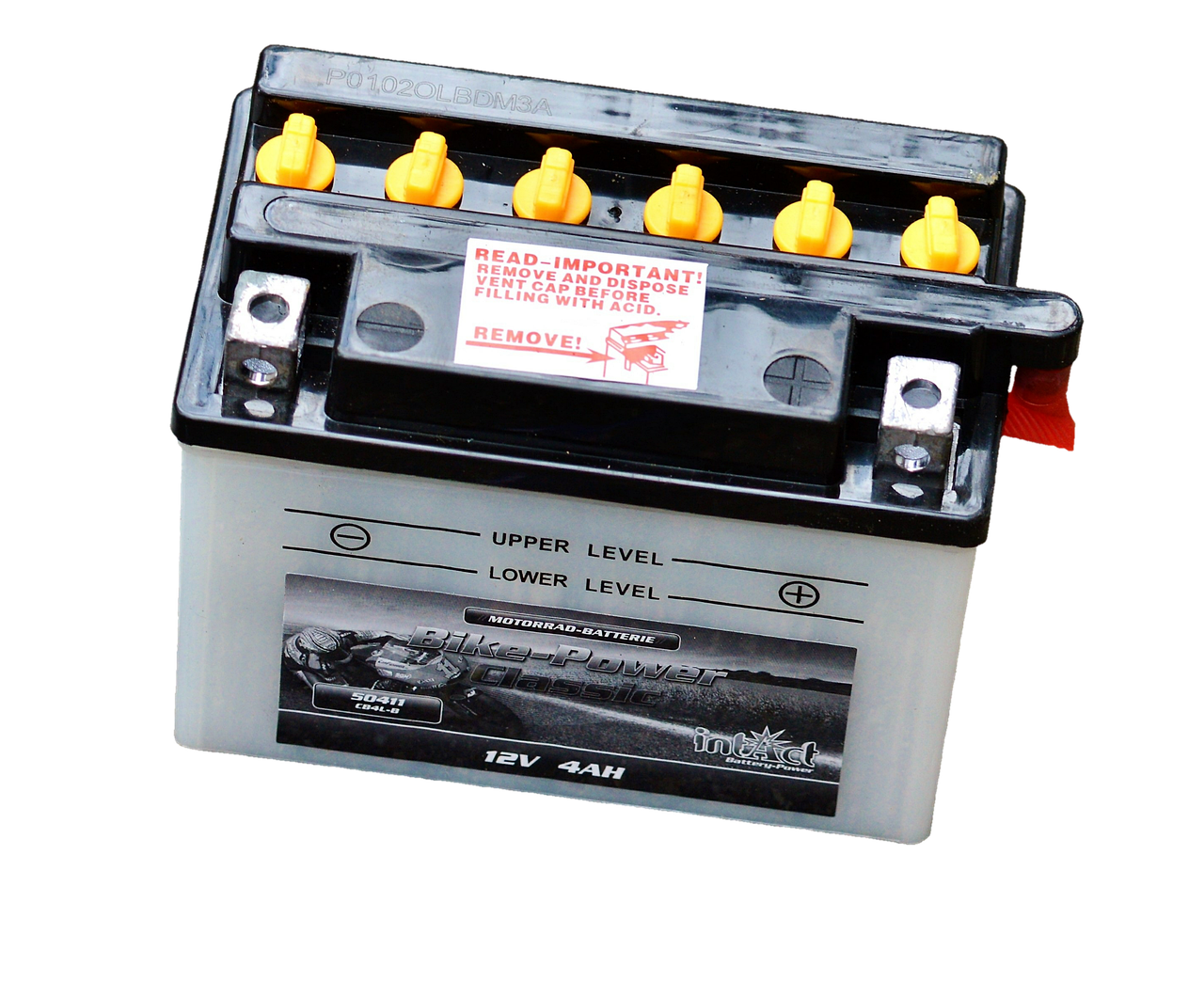

직류 전기는 태양전지판과 배터리에서 생성되며, 전류는 한 방향으로만 흐릅니다. 전원 접속점에는 플러스와 마이너스 극이 존재하는데, 실제로 전자는 마이너스에서 플러스 방향으로 이동합니다. 전압이 “ON” 상태일 때는 일정하게 흐르며, 전기를 끊으면 신호는 0으로 떨어집니다.
| 전류 종류 | 정의 | 흐름 |
|---|---|---|
| 직류(DC) | 전기 신호가 한 방향으로만 흐르는 전기 | 예: 배터리, 태양광 패널 |
2. 교류(AC) 전기란 무엇인가?
교류 전기는 우리가 일반적으로 사용하는 가정용 콘센트에서 공급받는 전기입니다. 이는 일정 주기로 방향을 변경하며 흐르는데, 발전기의 회전자로 인해 생성됩니다. 교류의 주파수는 매초 몇 번 회전하는지를 나타내며, 한국에서는 일반적으로 60Hz를 사용합니다.
| 전류 종류 | 정의 | 주기 |
|---|---|---|
| 교류(AC) | 전기 신호가 주기적으로 흐름의 방향이 바뀌는 전기 | 예: 가정용 전기 |
파워인버터의 구조와 동작 원리
이제 본격적으로 파워인버터의 원리와 작동 방식을 알아보겠습니다. 파워인버터는 DC 전류를 AC 전류로 변환하는 여러 요소로 구성되어 있습니다.
1. IGBT 소자의 역할
파워인버터의 핵심 기술은 IGBT(Insulated Gate Bipolar Transistor) 소자입니다. 이 소자는 빠른 전환 속도로 DC 전류를 AC 전류로 변환할 수 있는 능력을 가지고 있습니다. IGBT는 동시에 많은 전류를 처리할 수 있으며, 스위칭 속도가 빠르기 때문에 교류 파형을 생성하는 데 용이하죠.
2. 스위칭 조합 원리
IGBT 소자를 통해 스위칭을 조합하면 부하에 걸리는 신호를 변동시켜 AC 전기를 생성할 수 있습니다. S1+S4 및 S2+S3의 조합이 번갈아 가며 ON 또는 OFF 상태가 되며, 이러한 방식으로 AC 신호가 만들어집니다. 이 과정에서 전압과 주파수를 조정할 수 있습니다.
| 구성 요소 | 역할 |
|---|---|
| IGBT 소자 | DC를 AC로 변환하는 스위칭 장치 |
| 스위칭 조합 | 부하에 따라 신호를 변경하는 역할 |
변환 과정에서의 신호 파형 조절
파워인버터는 직류를 AC로 변환할 때 신호의 파형이 S자 형태가 되도록 만들고 싶습니다. 기본적으로 생성된 전류는 직선 형태지만, 필터링 및 스위치 조정 과정을 통해 더 부드러운 형태로 만들어 줍니다.
1. 스위치 타이밍 조절
이 과정에서 스위치의 ON/OFF 간격을 조절하여 신호의 고저를 조정할 수 있습니다. 예를 들어, ON 상태가 0.1초이고 OFF 상태가 0.9초일 때, 전압의 양이 다르게 나타나게 됩니다.
2. 부드럽게 만드는 방법
이렇게 조절된 스위치들은 각진 형태의 파형을 부드럽게 변형시켜, 최종적으로는 희망하는 전압과 주파수에 맞추어진 AC 전기로 변경됩니다.
| 조절 방법 | 효과 |
|---|---|
| ON/OFF 간격 조절 | 전압 및 주파수 조정 |
| 필터링 기능 활용 | 신호를 부드럽게 만들어 최적화 |
직류를 교류로 변환하는 과정 정리
파워인버터는 모바일 전원 설비와 같은 다양한 분야에서 두드러진 역할을 하며, 전기를 효율적으로 변환하는 기술로 여전히 발전하고 있습니다. 전압의 고조 및 주파수 조절을 통해 필요한 교류 전기를 어떻게 생성하는지 이하의 내용을 통해 요약하겠습니다.
변환 과정 요약
- 직류의 흐름 이해: 직류는 한 방향으로만 흐르는 전기입니다.
- 교류의 생성: 발전기의 작용으로 방향이 주기적으로 변합니다.
- IGBT 기술 활용: IGBT 소자를 통해 직류를 교류로 변환합니다.
- 스위치 조합: S1+S4, S2+S3 조합으로 교류 전기를 생성합니다.
- 신호 조절: 스위치의 타이밍을 조정해 부드러운 AC 전기를 만듭니다.
자주 묻는 질문 (FAQ)
AC와 DC의 차이는 무엇인가요?
AC는 주기적으로 전기의 방향과 세기가 변하는 전기로, DC는 일정한 흐름을 유지하는 전기입니다.
파워인버터의 사용처는 어디인가요?
파워인버터는 독립형 주택, 캠핑카, 태양광 발전 시스템 등에서 주로 사용되며, 비상 상황에서도 도움을 줍니다.
IGBT 소자의 장점은 무엇인가요?
IGBT 소자는 높은 전압과 전류를 처리할 수 있으며, 빠르게 스위칭할 수 있는 능력이 있어 효율적인 변환을 지원합니다.
교류 전기의 주파수란 무엇인가요?
주파수는 교류 전기가 1초 동안 몇 번의 주기를 반복하는지를 나타내며, 보통 50Hz 또는 60Hz로 측정됩니다.
파워인버터는 직류 전기를 교류로 변환하여 전기를 더 효율적이고 다양한 상황에서 사용할 수 있게 해줍니다. 이를 통해 우리가 보다 나은 전기 사용 환경을 경험하고, 필요한 시기에 빠르게 전기를 공급받는 것이 가능하답니다.
